7. 길을 잃었을 때 마이크로비트가 있다면 나침반 만들기

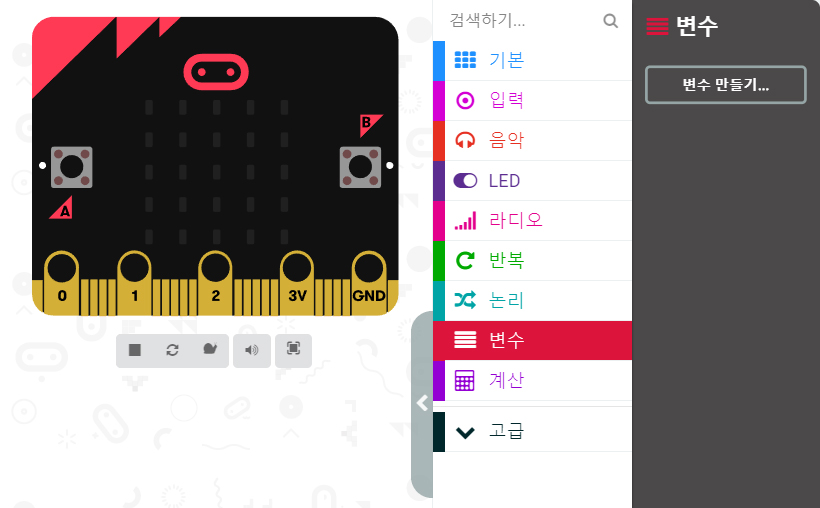

블록 꾸러미의 변수 그룹을 선택하면 변수만들기 버튼 외 다른 블록은 찾을 수 없다. 변수 그룹의 블록을 사용하기 위해서는 변수를 만들어야 한다.

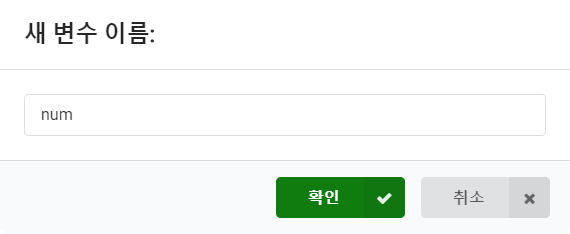

변수 만들기 버튼은 누르면 왼쪽 그림과 같은 창이 나타난다. 이 단원에서는 ‘num’이라는 변수를 만들어 보도록 하자. ‘num’울 입력하고 확인 버튼을 누른다.

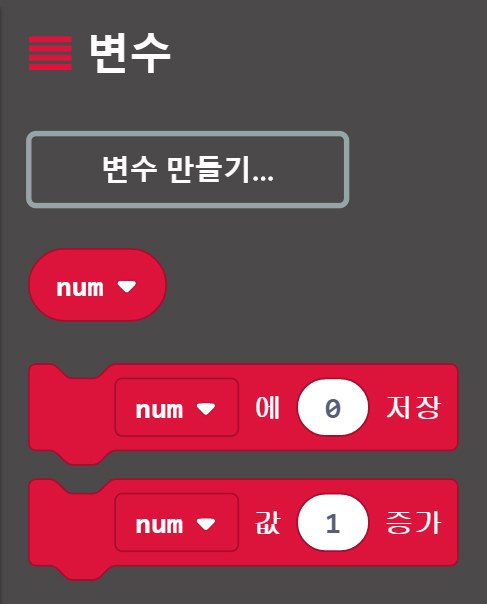

변수 블록이다. 수나 문자 대신 사용할 수 있다. 마이크로비트에 있는 센서의 값을 저장할 수도 있다.

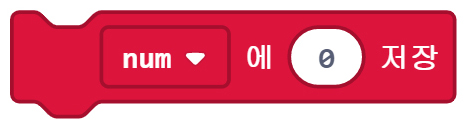

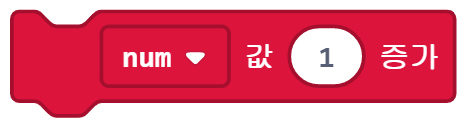

변수에 원하는 숫자를 대입한다. 변수에 저장되어 있던 값과 상관없이 현재 입력하는 값으로 대치된다.

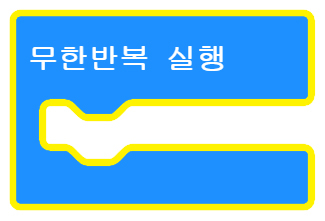

나침반이 방향을 측정하기 위해서는 끊임없이 반복해서 자기센서의 값을 받아야 하기 때문에 [무한반복 실행] 블록을 사용한다.

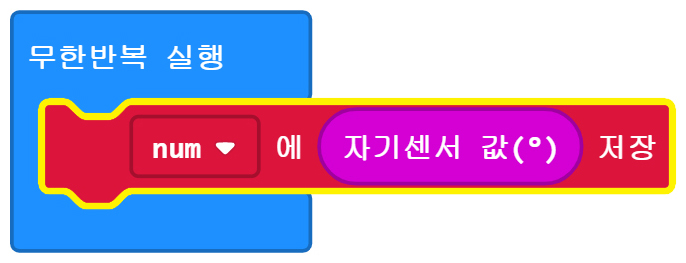

변수 그룹의 변수에 자기 센서 값을 저장 한다. 변수 [num에 저장] 블록을 사용하여 [자기센서 값] 블록을 넣는다.

[자기센서 값] 블록은 입력 그룹에 있다.

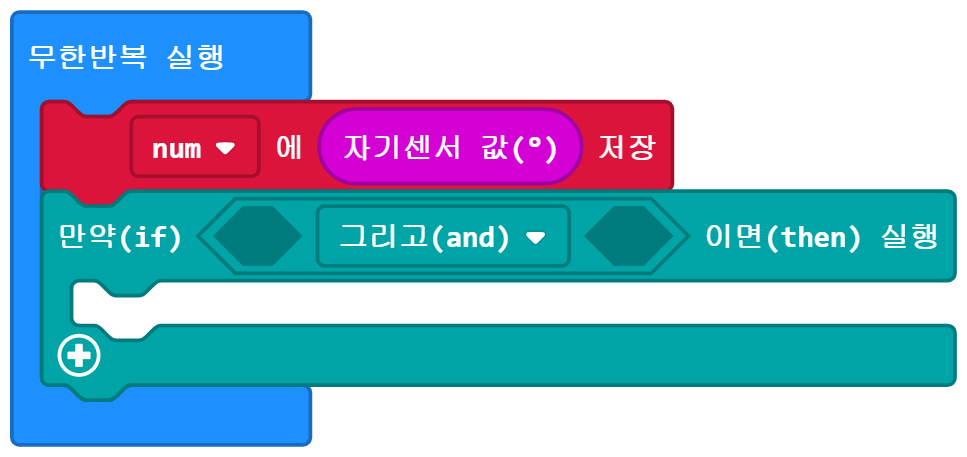

조건문인 [만약(if) 참(true)이면(then) 실행] 블록을 넣고 참(true) 부분에 불논리연산인 [그리고] 블록을 넣는다. 나침반의 조건은 모두 무엇보다 크고 무엇보다 작을 때 이기 때문에 두 가지 조건을 모두 만족하면 실행하기 위해 [그리고] 블록을 사용한다. [만약(if) 참(true)이면(then) 실행] 블록과 [그리고] 블록은 논리 그룹에 있다.

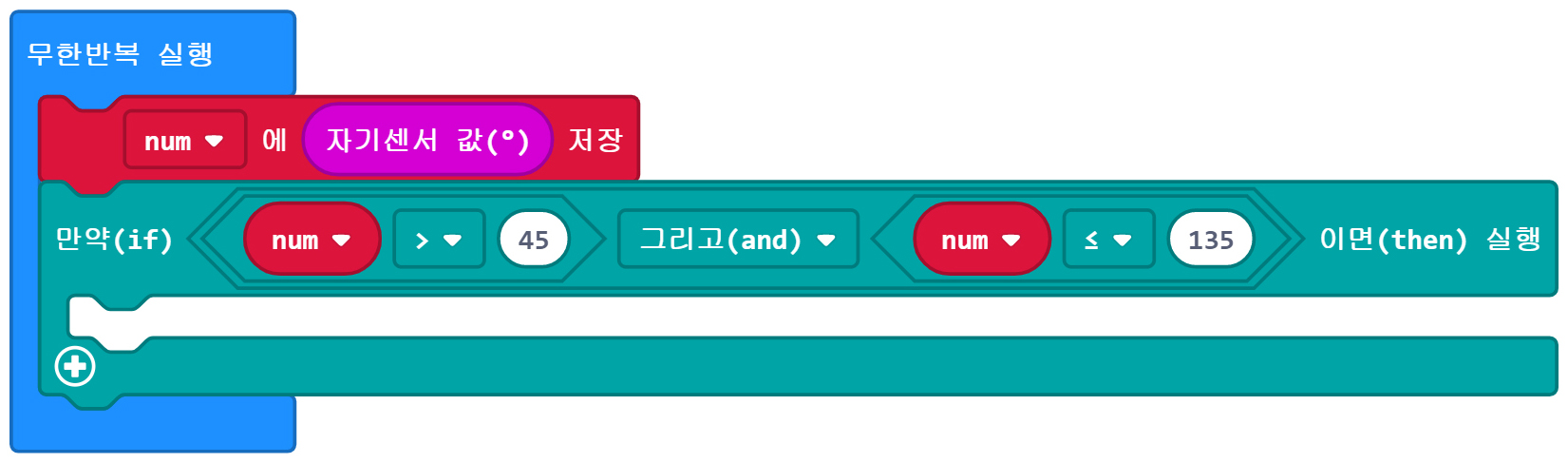

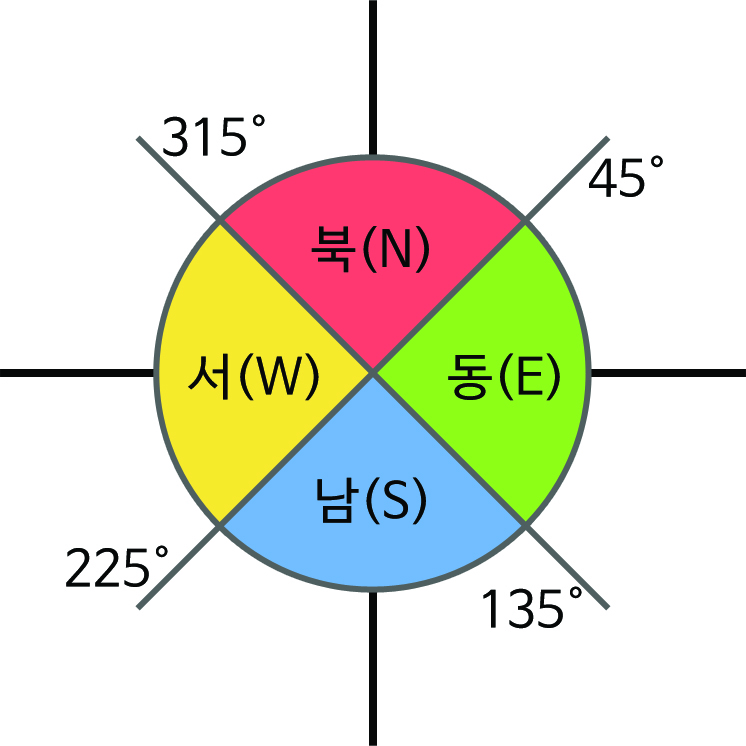

[그리고] 블록 양옆의 조건으로 왼쪽에는 [비교연산] 블록을 사용하여 변수 num이 45˚ 보다 클 때, 오른쪽에는 변수 num이 135˚보다 작거나 같을 때, 라는 조건을 넣는다.

이렇게 조건을 표시하면 자기센서의 값을 저장한 ‘변수 num의 값이 45˚ 보다 크거나 135˚ 보다 작거나 같으면’이라는 의미가 된다. [비교연산] 블록은 논리 그룹에 있다.

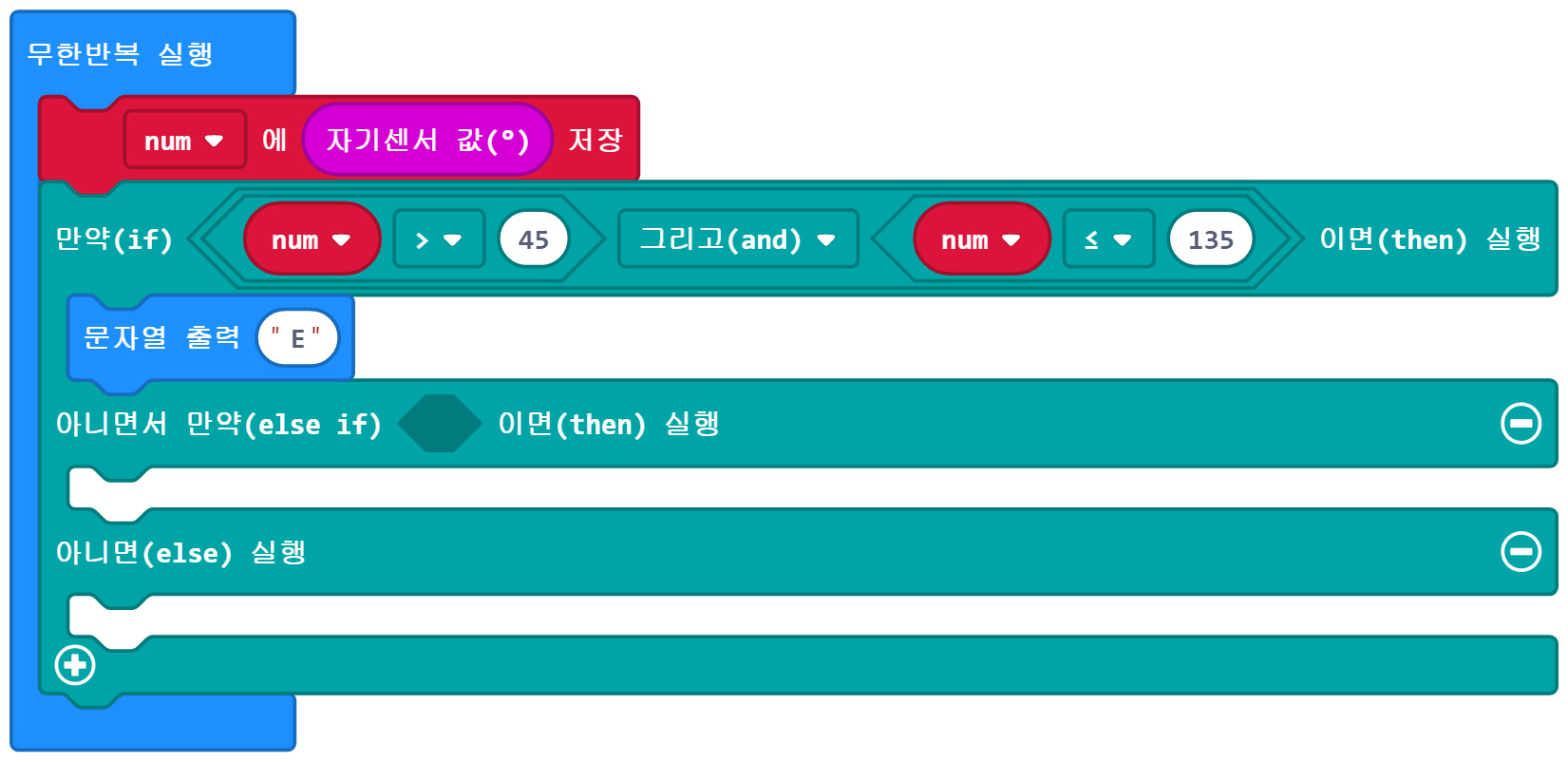

위 4번에서 입력한 조건은 동쪽을 의미하기 때문에 [문자열 출력] 블록을 사용하여 동쪽을 나타내는 영어‘East’의 약자 “E”를 마이크로비트 LED 스크린에 표기하도록 한다.

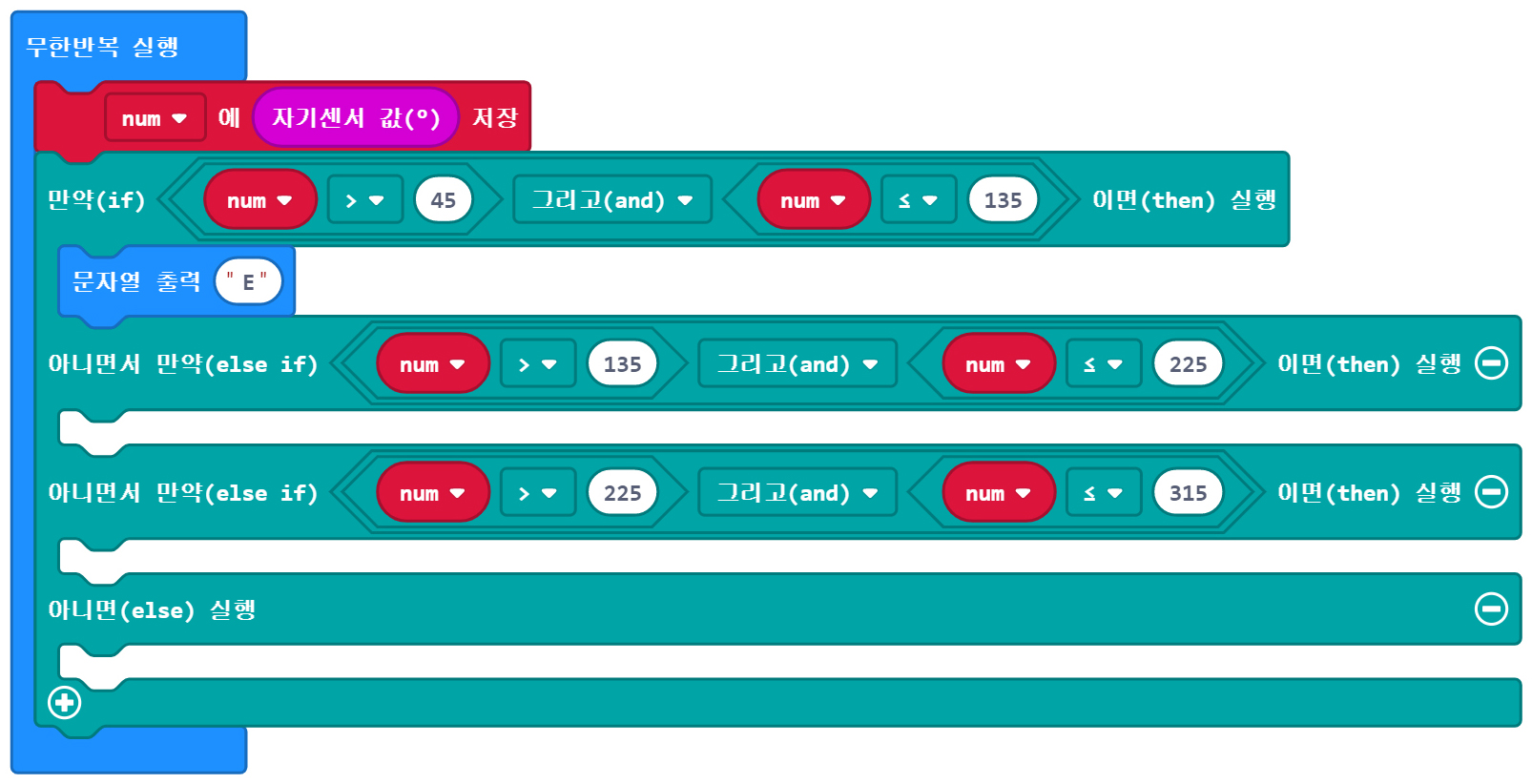

동서남북 4가지 중 남은 3가지를 더 구현하기 위해 조건을 3가지 더 추가한다. 조건을 추가 하기 위해서는 조건문 블록인 [만약(if) 참(true)이면(then) 실행] 블록의 왼쪽 하단에 있는 ‘+’ 버튼으로 조건을 추가한다.

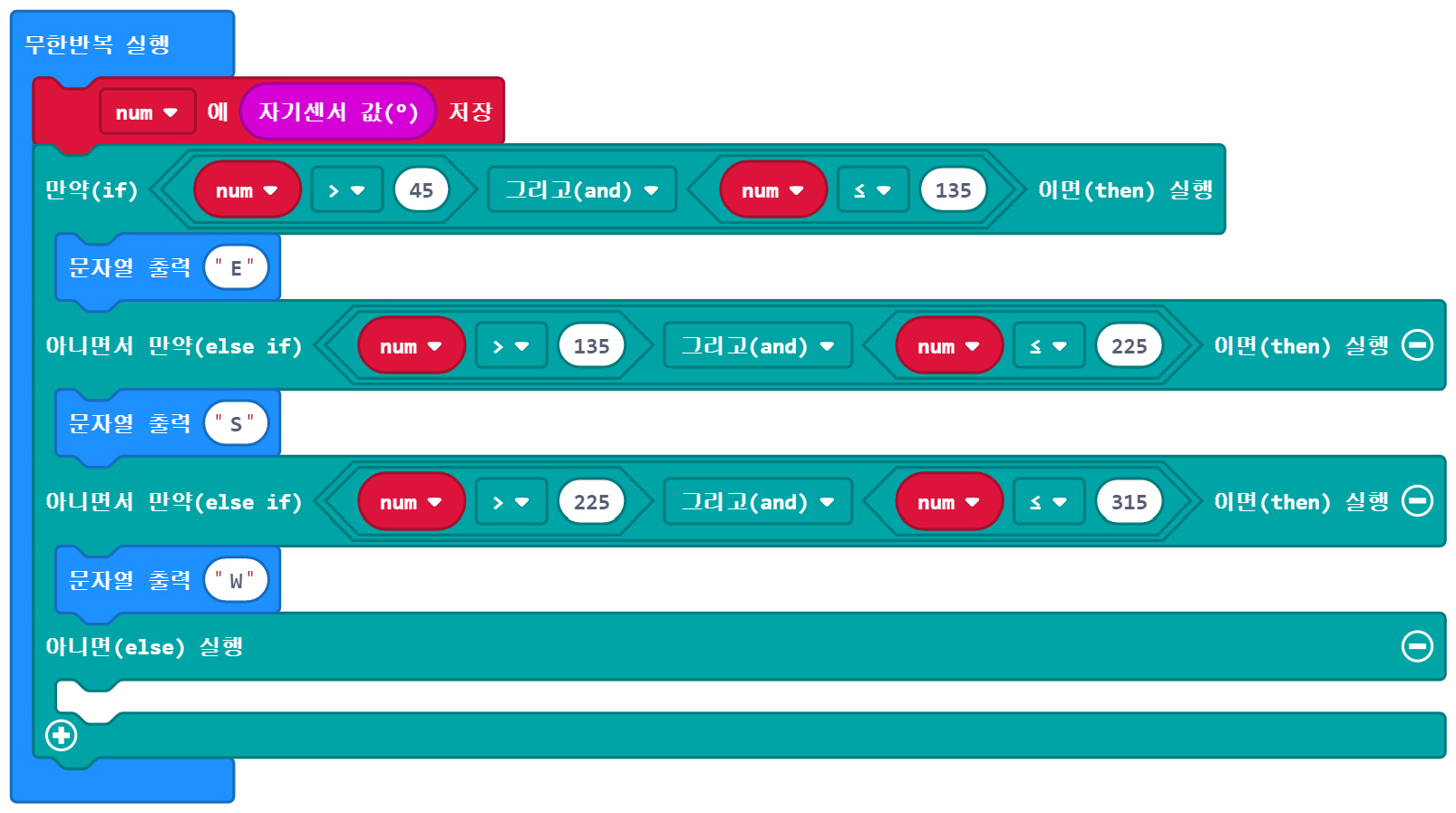

동쪽과 같이 [그리고] 블록을 사용하여 남쪽은 135˚보다 크고 225˚보다 작거나 같을 때, 서쪽은 225˚ 보다 크고 315˚보다 작거나 같을 때 조건을 입력한다.

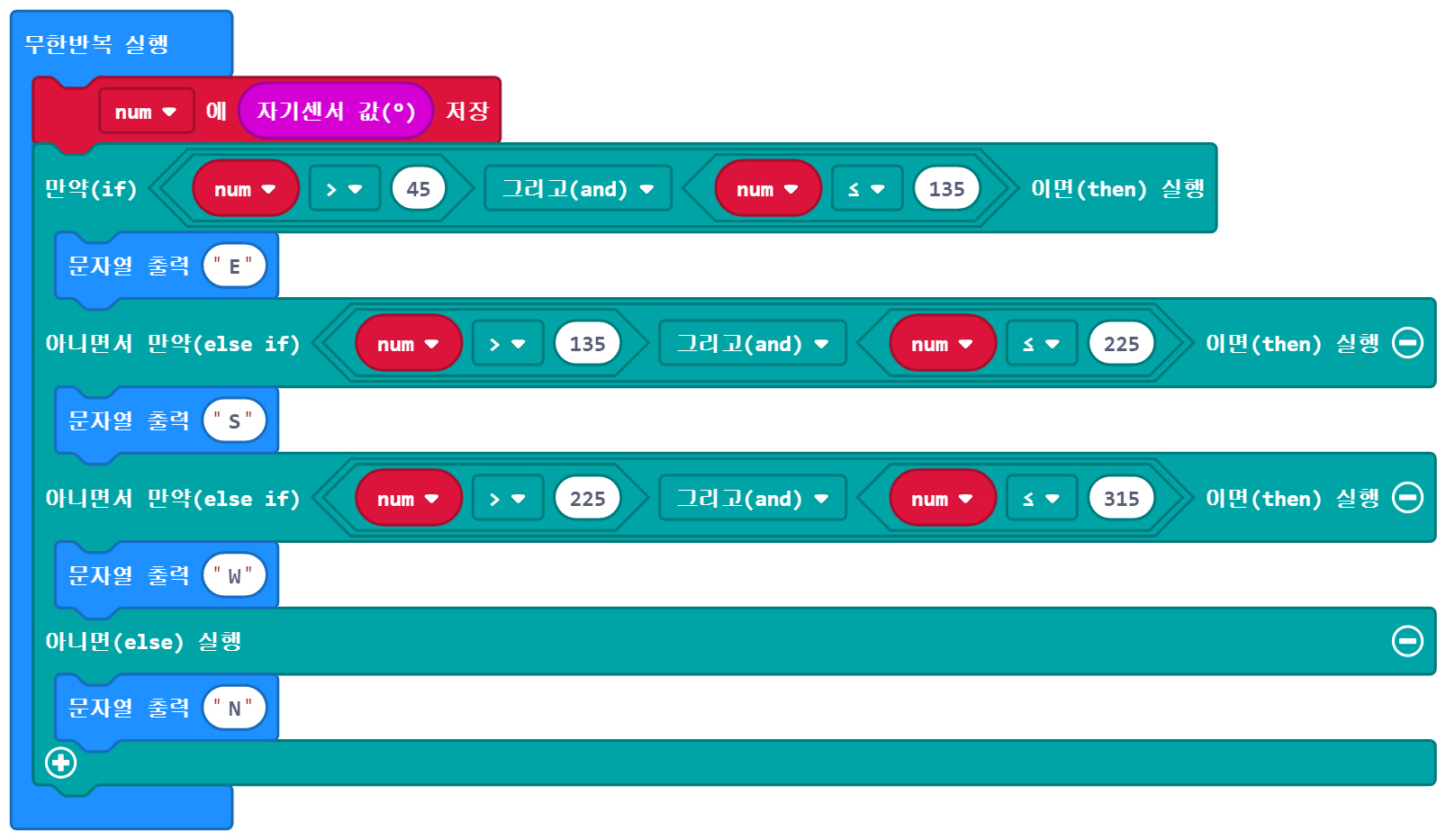

두 번째 조건인 135˚보다 크고 225˚보다 작거나 같을 때 남쪽을 표시하도록 [문자열 출력] 블록을 사용하여 남쪽을 의미하는 영어 ‘South’의 약자 “S”를 마이크로비트 LED 스크린에 표시하고 3번째 조건 225 보다 크고 315보다 크거나 같을 때를 만족하면 서쪽인 ‘West’의 약자 “W”를 표시하도록 한다.
